Wo liegt das Problem?
PDF/UA > Logische Struktur > Strukturelemente > Abbildungen > Begrenzungsrahmen > "Figure"-Strukturelement ohne Begrenzungsrahmen
Was bedeutet das?
Bei einem Bild fehlt der sogenannte Begrenzungsrahmen ("Bounding Box"). Dieser legt die Ausmaße des Bildes fest. Fehlt er, so kann das Bild in alternativen Darstellungen gar nicht oder nicht korrekt angezeigt werden.
Wie kann ich es lösen?

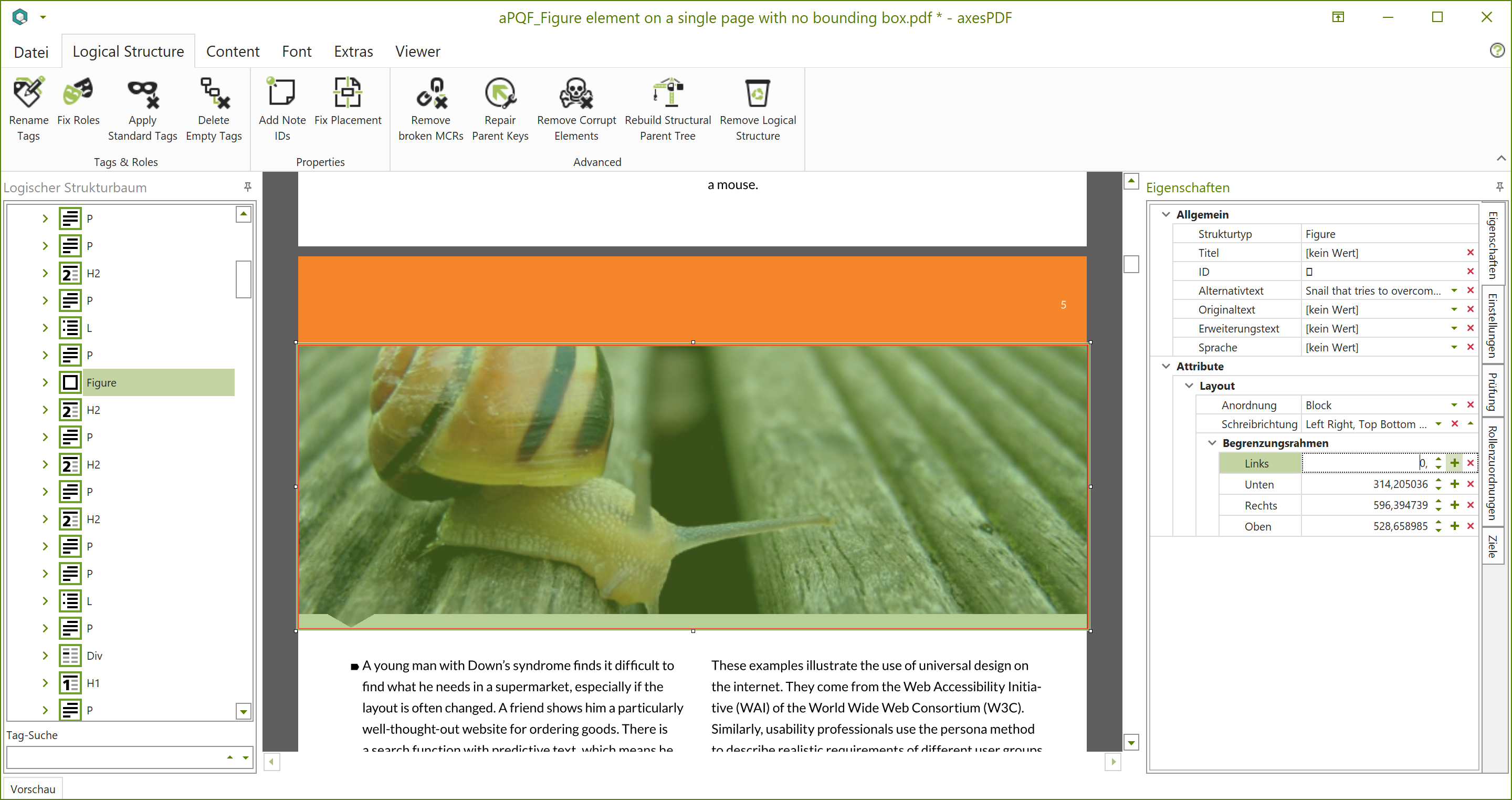

In axesPDF genügt ein Doppelklick auf die Fehlermeldung, um das Bild und das dazugehörige Figure-Tag zu selektieren. Gehen Sie zum Aufgabenbereich Eigenschaften und legen Sie für das Bild einen Begrenzungsrahmen fest, indem Sie bei einem der leeren Attributfelder - beispielsweise Links - auf die Schaltfläche + klicken. axesPDF fügt automatisch einen Begrenzungsrahmen mit den korrekten Ausmaßen hinzu.
Sollte der automatisch erstellte Begrenzungsrahmen doch nicht vollständig passen, können Sie die Größe auch in der Dokumentansicht manuell justieren, indem Sie die Größe des (roten) Rahmens mit dem Mauszeiger manuell verschieben.
